SISTEMAS DE DISTRIBUCION Y ACOMETIDAS

INSTALACIONES ELÉCTRICAS DOMICILIARIAS

SISTEMAS DE DISTRIBUCIÓN Y ACOMETIDAS

Especialidad : INSTALACIONES ELÉCTRICAS
Módulo N° 6 : CONTADORES DE ENERGÍA
Unidad N° 58 : SISTEMAS DE DISTRIBUCIÓN Y ACOMETIDAS

CONTENIDO

INTRODUCCIÓN
OBJETIVOS
AUTOPRUEBA DE AVANCE
1. SISTEMAS DE DISTRIBUCIÓN
A. SISTEMA TRIFASICO DE TRES HILOS
B. SISTEMA TRIFASICO DE CUATRO HILOS
C. SISTEMA MONOFASICO TRIFILAR CON NEUTRO
D. SISTEMA CUADRIFILAR TRIFÁSICO
AUTOCONTROL N° 1
2. ACOMETIDAS RESIDENCIALES
A. DEFINICIÓN
B. PARTES DE UNA ACOMETIDA
a. Soportes
b. Capacete
c. Aisladores
d. Tubo de bajada
e. Caja del contador de energía
C. ACOMETIDAS SEGÚN EL SISTEMA DE DISTRIBUCIÓN
a. Monofásica de dos hilos (bifilar)
b. Monofásica de tres hilos (trifilar)
c. Trifásica de cuatro hilos (tetrafilar)
d. Trifásica de tres hilos (trifilar)
D. ACOMETIDAS
a. Acometida aérea

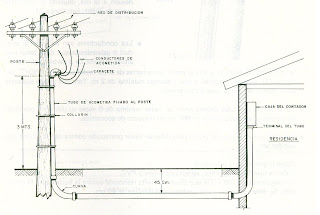

b. Acometida subterránea desde una línea aérea
AUTOCONTROL N° 2
RECAPITULACIÓN
AUTOEVALUACIÓN FINAL
RESPUESTAS
VOCABULARIO
BIBLIOGRAFÍA
TRABAJO PRÁCTICO
TRABAJO ESCRITO
INTRODUCCIÓN

La distribución de la energía eléctrica ofrece grandes oportunidades a los electricistas que posean conocimientos bien fundamentados sobre la materia y constituye uno de los temas más interesantes y lucrativos en el campo de la electricidad.

Una de las principales ventajas que ofrece la electricidad en forma de corriente alterna, es que puede transmitirse a alta tensión muy económicamente a las diferentes ciudades y centros de consumo que, generalmente, se encuentran a considerable distancia de las plantas generadoras. Esta transmisión tan económica de la energía eléctrica ha desempeñado un papel muy importante en el progreso industrial y en el desarrollo general de todos los pueblos.

Los centros urbanos y centros de consumo de la energía eléctrica tienen subestaciones, cuyos transformadores se encargan de reducir el voltaje a un valor práctico de utilización. Este voltaje es llevado a los consumidores y usuarios a través de líneas de distribución cuyos sistemas y características es muy importante conocer. En la presente unidad, además de describir los diferentes sistemas de distribución, se estudiarán las principales características de las acometidas residenciales.

No debe olvidar que al electricista instalador, en algunas regiones, le permiten conectar la acometida a la red de distribución, pero que una vez revisada, dado el Vo. Bo. Y sellado el contador no le está permitido hacer cambios o reparaciones en la misma.

Lo animamos a comenzar el estudio de este tema con entusiasmo y dedicación.

OBJETIVOS

Al finalizar el estudio de la presente unidad usted estará en capacidad de identificar los sistemas de distribución de la energía eléctrica y clasificar los tipos de acometidas.

Para lograr plenamente este objetivo general, usted deberá alcanzar los siguientes objetivos facilitadores o intermedios.

· Describir los diferentes sistemas de distribución.
· Identificar los conductores de fase y neutro.
· Definir el concepto de acometida y reconocer cada una de sus partes.
· Señalar las normas establecidas para las acometidas aéreas y subterráneas.


AUTOPRUEBA DE AVANCE

Como es posible que usted tenga idea sobre sistemas de distribución eléctrico, le sugerimos contestar el siguiente cuestionario, que le dará una idea de los temas que debe estudiar con mayor detenimiento.

Marque la respuesta correcta:

1. La unión directa entre cobre y aluminio produce un fenómeno de tipo:
a. Mecánico
b. Electrolítico
c. Térmico
d. Eléctrico

2. En su sistema trifásico de cuatro hilos, conexión triángulo con neutro, las tensiones entre fases son:
a. Iguales
b. Desiguales
c. El doble de la tensión entre fase y neutro
d. Raíz 3/2 veces más de la tensión entre fase y neutro

3. Coloque una V o una F a las siguientes afirmaciones según sean verdaderas o falsas.

a. ____ La herramienta adecuada para apretar el conector de presión es un alicate aislado.

b. ____ En el sistema de distribución trifásico, conexión triángulo, la tensión simple es menor que la tensión compuesta.

c. ____ La parte subterránea de una acometida puede ser en tubería PVC.

d. ____ En la indicación 110/220V, el primer número corresponde a la tensión simple y el segundo a la tensión compuesta.

e. ____ La percha es un herraje de hierro galvanizado para fijar aisladores de polea.

f. ____ La tensión compuesta es igual a la tensión simple multiplicada por Ö 3.

g. ____ La acometida es una línea puesta a tierra para protección del usuario.

h. ____ En el apoyo tipo mástil con percha, la distancia máxima del capacete al techo debe ser a 2.50 mts.

4. Marque la respuesta correcta.

Si la tensión compuesta de un sistema trifásico, es de 220 V, la tensión simple será:

a. 108V
b. 110V
c. 120V
d. 127V
e. 150V

5. La distancia mínima entre conductores y ventanas debe ser de:
a. 0.30m
b. 1.00m
c. 1.50m
d. 3.00m
e. 3.50m

6. La profundidad mínima con respecto a la superficie de la tubería subterránea debe ser de:
a. 0.15m
b. 0.20m
c. 0.45m
d. 0.60m
e. 1.00m


Compare sus respuestas con las que aparecen en la página de respuestas.

1. SISTEMAS DE DISTRIBUCIÓN

La energía eléctrica se distribuye al usuario en forma de corriente alterna en líneas de baja tensión, hasta 600 V, tanto para alumbrado como para fuerza motriz. Estas líneas vienen de los transformadores, que son los encargados de reducir la alta tensión a que se transporta la energía eléctrica, desde la planta generadora, hasta los centros de consumo.

Los sistemas de distribución se pueden clasificar en la siguiente forma:

A. SISTEMA TRIFÁSICO DE TRES HILOS (Conexión Triángulo)

Este sistema de distribución se compone de tres conductores de igual diámetro llamados hilos de fase, que salen del transformador cuyo secundario está conectado en triángulo, tal como se ilustra en la figura 1. En esta conexión de tensiones entre las fases R-S; R-T y S-T son idénticas.

FIGURA 1.

Se utiliza principalmente en la industria y donde no se precisa neutro secundario, por ejemplo, en alimentación de motores trifásicos. Las tensiones más utilizadas son 220V, 240V, 440V y 480V.

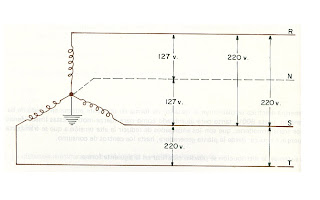

B. SISTEMA TRIFÁSICO DE CUATRO HILOS (Conexión Estrella con Neutro)

Este sistema se compone de cuatro conductores que salen del transformador cuyo secundario está conectado en estrella (fig. 2). Tres conductores de diámetros iguales corresponden a las fases R.S.T. y el otro conductor de menor diámetro corresponde al neutro N, que sale del punto común de unión de los tres arrollamientos de fase, según se muestra en la figura. El conductor neutro, por lo general está conectado a tierra.
FIGURA 2.

La tensión entre las fases RS, ST, y RT son iguales y se llama tensión compuesta. Se indica generalmente con la letra U. La tensión entre cualquiera de las fases y el neutro se llama tensión simple y es siempre menor que la tensión compuesta. La tensión simple se indica con la letra u.

La tensión simple, entre fase y neutro se calcula mediante la fórmula:

U = U x 0,58
Ejemplo: Si U = 220V

Aplicando la fórmula: u = 220 x 0,58 = 127V

La tensión compuesta, entre dos fases, se calcula mediante la fórmula:

U = u x 1.732
Ejemplo: Si V = 120V

Aplicando la fórmula: u = 120 x 1,732 = 207,8 V

El número 1,732 es constante y corresponde a la Ö 3; el número 0,58 también es constante y corresponde a:

Las anteriores fórmulas para las tensiones, simple y compuesta, se emplean sólo en los sistemas trifásicos y de cuatro hilos (conexión estrella con neutro).

Este sistema de distribución es muy empleado, destinándose para uso residencial, comercial e industrial y con tensiones de utilización de 120/208V, 127/220V, 220/380V.

Para estos casos, el primer número siempre se refiere a la tensión simple y el segundo indica el valor de la tensión compuesta.

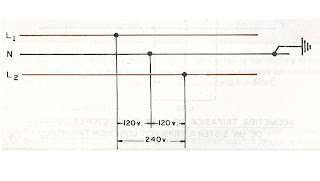

C. SISTEMA MONOFÁSICO TRIFILAR CON NEUTRO

Este sistema se compone de tres conductores, dos de los cuales son conductores de fase o conductores de línea y el tercero es el conductor neutro que sale del punto central del arrollamiento de fase y que se encuentra conectado a tierra, como se ilustra en la figura 3. Normalmente los tres conductores salen del secundario de un transformador monofásico, o del secundario de varios transformadores monofásicos, si las líneas de distribución son varias.

FIGURA 3.
Si la tensión entre los dos conductores externos de fase es, por ejemplo, 220V, la tensión entre cualquier conductor de fase y el neutro ser{a de 110V. Es decir, que en este sistema trifilar la tensión entre fase y neutro es siempre la mitad de la tensión entre los dos conductores de fase.

Se emplea generalmente en residencias y alumbrado público para tensiones de 110/220V 120/240V.

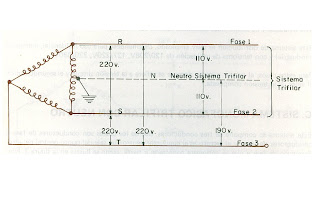

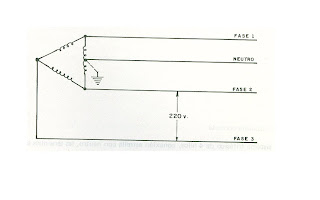

D. SISTEMA CUADRIFILAR TRIFÁSICO (Conexión Triángulo con Neutro)

Se acostumbra a veces, utilizar un sistema de distribución trifilar que proviene de una fase del secundario de un transformador trifásico conectado en triángulo (fig. 4). De uno de las tres fases salen dos conductores de fase más el conductor neutro, derivado de punto central de la misma fase; este conductor está puesto en contacto a tierra, como se ilustra en la figura. Las tensiones entre los tres conductores del sistema trifilar así formado son idénticas al sistema considerado anteriormente, es decir, que la tensión entre el neutro y la fase 1 o el neutro y la fase 2 es exactamente la mitad del valor de la tensión entre las fases 1 y 2.

FIGURA 4.
Pero al considerar todo el sistema cuadrifilar se tendrán idénticas tensiones solo entre los tres, conductores de fase, o sea, entre R-S, S-T y R-T. Suponiendo que la tensión compuesta entre estas fases es de 220 V, las tensiones entre el conductor neutro y los tres conductores de fase serán:

Tensión entre neutro y conductor de fase 1 = U/2 = 110V
Tensión entre neutro y conductor de fase 2 = U/2 = 110V
Tensión entre neutro y conductor de fase 3 = UÖ3 = 190V
2

El valor de esta última tensión es objeto de muchas equivocaciones cuando no se conoce este sistema de distribución, y es necesario hacer siempre las verificaciones previas de las tensiones, con ayuda de un voltímetro, antes de conectar aparatos o motores a las líneas un dispositivo eléctrico cualquiera fabricado para 110V; si se conecta equivocadamente entre el conductor neutro y la fase 3, se quemará porque recibirá una tensión de 190 V.

Por lo anterior, es recomendable hacer una identificación de los conductores de fase y de las tensiones entre estos y el conductor neutro antes de conectar cualquier tipo de carga a una línea de distribución desconocida. Para identificar las fases de una línea de cuatro conductores se procede a la medición de la tensión, con un voltímetro de alcance adecuado, identificando con alguna marca los conductores y anotando las medidas efectuadas.

Aquellos conductores que marcan tensiones iguales y superiores a las demás serán conductores de fase y se marcarán como tales. La medición efectuada será tensión compuesta. El otro conductor, se marcará como conducto neutro. Las tensiones medidas entre el neutro y cualquiera de las fases también serán iguales pero de valor inferior a las anteriores pues será tensión simple. Se tratará de un sistema conectado en estrella con neutro.

Si las tensiones medidas entre el neutro y cada una de las fases no son aproximadamente iguales, se tratará de un sistema conectado en triángulo con neutro, como el que se vio anteriormente.

Verifique la tensión antes de conectar cualquier carga.

Una vez terminado el estudio de este capítulo proceda a contestar cada una de las preguntas que aparecen en la página siguiente.

Este cuestionario es un autocontrol que le permitirá evaluar por sí mismo los conocimientos adquiridos.

Contéstelo con honestidad y responsabilidad y compruebe si ha logrado plenamente el dominio del tema.

AUTOCONTROL N° 1

Marque la respuesta correcta.

1. En un sistema trifásico de 4 hilos, conexión estrella con neutro, las tensiones entre fases son:
a. Diferentes
b. Iguales
c. El doble de la tensión entre fase y neutro
d. El triple de la tensión entre fase y neutro

2. En un sistema trifásico de 4 hilos conexión estrella con neutro, la tensión entre una fase y el neutro se llama tensión.
Compuesta
De fase
Simple
De utilización

3. Si la tensión simple es 120 voltios la tensión compuesta en voltios será:
207,8
220,8
240
227

4. En un sistema monofásico trifilar con neutro la tensión entre los 2 conductores de fase es 220 voltios, la tensión entre una fase y el neutro será:
240V
207,8V
127V
110V

5. Los términos tensión compuesta y tensión simple, se emplean en el sistema de distribución:
Trifásico de 3 kilos conexión triángulo
Trifásico de 4 kilos conexión estrella
Monofásico trifilar con neutro
Trifásico de 4 kilos conexión triángulo con neutro


De acuerdo con la figura anterior coloque en el espacio en blanco los valores correspondientes a:

a. Tensión entre fase 1 y 3 ____ voltios
b. Tensión entre fase 1 y 2 ____ voltios
c. Tensión entre neutro y fase 1 ____ voltios
d. Tensión entre neutro y fase 2 ____ voltios
e. Tensión entre neutro y fase 3 ____ voltios
Compare sus respuestas con las que aparecen en la página de respuestas. Si todas son correctas puede continuar adelante con su estudio. En caso contrario debe estudiar de nuevo los temas que no respondió correctamente.
2. ACOMETIDAS RESIDENCIALES

A. DEFINICIÓN

Se denomina acometida a la derivación que va desde la red de distribución o desde la fuente de energía eléctrica, hasta el predio del consumidor y que termina en el contador, siendo este, el punto de entrega de la energía eléctrica al usuario.

B. PARTES DE UNA ACOMETIDA

La acometida eléctrica residencial se compone de los siguientes elementos:

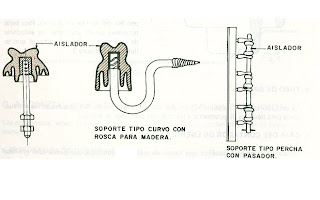

a. SOPORTE

FIGURA 1.
Tienen por objeto fijar los aisladores en su posición adecuada, de acuerdo con la configuración y características de la acometida. El material empleado es acero dulce galvanizado por procedimientos electrolíticos, para evitar la oxidación. Existen varios tipos de soportes; el soporte recto destinado a fijarse sobre platinos o crucetas por medio de tuercas, el soporte curvo que puede tener rosca para madera o pata de encaje cuando va incrustado directamente en el muro de las edificaciones. También existe el soporte tipo percha en donde los aisladores se fijan por medio de un pasador. La figura 1 ilustra los diferentes tipos de soportes.
b. CAPACETE

Es el elemento que se fija en el extremo del tubo conduit mediante rosca y que permite la entrada de los conductores a través de una tapa aislada, provista de huecos. Para tal efecto la forma del capacete impide la entrada de lluvia, o humedad al tubo de bajada. La figura 2 ilustra dos tipos de capacetes empleados en acometidas.
FIGURA 2.

c. AISLADORES

Son elementos de porcelana o vidrio que reciben los conductores de la red de distribución; deben ser de superficie lisa o impermeable para que no se les adhiera el polvo ni se impregnen de humedad. La forma y dimensiones de los aisladores dependen del voltaje de la línea. Para bajas tensiones suelen utilizarse los aisladores de una sola campana, como el que se ilustra en la figura 3.

FIGURA 3.


d. TUBO DE BAJADA

Es un tubo conduit metálico rígido, con diámetro mínimo de ¾, que recibe los conductores para llevarlos directamente a las caja del contador de energía.

e. CAJA DEL CONTADOR DE ENERGÍA

Consiste en una caja metálica con fondo de madera y con tapa, que puede estar provista de una ventanilla de vidrio para permitir la lectura del contador. Las dimensiones y demás características de la caja son determinadas por cada Electrificadora. Sin embargo, en algunas regiones las empresas electrificadoras no exigen la caja y los contadores son colocados a la intemperie.

f. CONTADOR DE ENERGÍA

Es el aparato de medición encargado de determinar el consumo de energía eléctrica de la instalación, en kilovatio-hora (KE/h), para el respectivo cobro del servicio.

La siguiente figura (4) ilustra el detalle de la acometida con sus partes componentes.

FIGURA 4.
C. ACOMETIDAS SEGÚN EL SISTEMA DE DISTRIBUCIÓN

Las acometidas, según el sistema de la red de distribución se pueden clasificar de la siguiente manera:

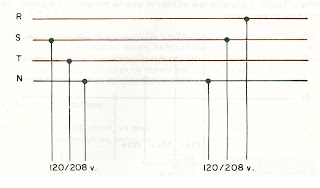

a. MONOFÁSICA DE DOS HILOS (Bifilar)

Proviene de un sistema trifásico de cuatro hilos, conexión estrella con neutro, en el cual los conductores de la acometida se derivan del conductor neutro y uno cualquiera de los tres conductores de fase, como se ilustra en la figura 5.

FIGURA 5.

ACOMETIDA MONOFÁSICA DE DOS HILOS DERIVADA
DE UN SISTEMA TRIFÁSICO

Este tipo de acometida también se puede derivar de un sistema monofásico trifilar con neutro, del cual se deriva el conductor neutro y una de las líneas vivas (fig. 6). Prevalece el uso de este sistema en el sector rural. Este tipo de acometida se ilustra en la siguiente figura (6).
FIGURA 6.
ACOMETIDA MONOFÁSICA DE DOS HILOS DERIVADA DE UN SISTEMA TRIFILAR
b. MONOFÁSICA DE TRES HILOS (trifilar)

Trifásica de cuatro hilos, conexión estrella con neutro, en el cual los conductores de la acometida se derivan del conductor neutro y de dos conductores de fase, como se ilustra en la figura 7.

FIGURA 7.

ACOMETIDA MONOFÁSICA TRIFILAR DERIVADA DE UN SISTEMA TRIFÁSICO
El estudio de la Electricidad es importante. Enorgullézcase de ser Electricista.
También se puede derivar esta clase de acometida de un sistema monofásico trifilar, en el cual se deriva tanto el conductor neutro como los dos conductores de fase. Se utiliza generalmente en zonas rurales y en algunas áreas urbanas. Esta acometida entrega dos voltajes; por ejemplo, para alumbrado 120 V y 240 V para calefacción (estufas y calentadores). Esta clase de acometida se ilustra en la siguiente figura.

FIGURA 8.
ACOMETIDA MONOFÁSICA DE TRES HILOS DERIVADA DE UN SISTEMA MONOFÁSICO TRIFILAR
c. TRIFÁSICA DE CUATRO HILOS (tetrafiliar)

Proviene de un sistema trifásico de cuatro hilos, conexión estrella con neutro. Es de frecuente utilización en centros urbanos y permite al usuario disponer de dos valores de tensión 120/208 o 127/220 V en el sistema de dos hilos, permitiendo además, la utilización de motores trifásicos o aparatos que utilicen el sistema trifásico. La siguiente figura (9) ilustra esta clase de acometida.

FIGURA 9.
ACOMETIDA TRIFÁSICA TETRAFILAR DERIVADA DE UN SISTEMA TRIFÁSICO DE 4 HILOS

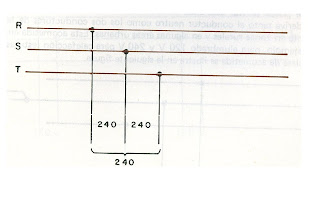

d. TRIFÁSICA DE TRES HILOS (trifilar)

Proviene de un sistema trifásico, conexión triángulo, pero es poco usual debido a la ausencia de conductor neutro. La siguiente figura ilustra esta clase de acometida.

FIGURA 10.
ACOMETIDA TRIFÁSICA DE TRES CONDUCTORES DERIVADA DE UN SISTEMA TRIFÁSICO CONEXIÓN TRIÁNGULO

Trabajar es crear el mundo.

D. ACOMETIDAS SEGÚN SU UBICACIÓN

Desde este punto de vista, las acometidas pueden ser aéreas o subterráneas. A continuación estudiaremos cada una de ellas.

a. ACOMETIDA AÉREA

Una acometida es de este tipo cuando los conductores de alimentación desde la red de distribución al predio del usuario van en forma aérea. La derivación debe hacerse desde el poste más cercano a la edificación y lo más próxima posible al aislador de apoyo de la red de distribución; para conductores de menor calibre, los aisladores de la red de suministro sirven de apoyo a los conductores de acometida.

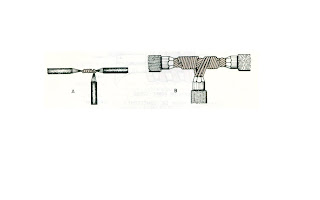

1. Derivación con empalmes
La derivación de conductores, ya sean alambres o cables del mismo material, se pueden hacer por medio de empalmes, como se ilustra en la figura siguiente (11).

FIGURA 11.
DERIVACIÓN ANUDADA DE ALAMBRES Y DERIVACIÓN ENTRE CABLES

Aisle correctamente toda derivación o empalme.

Después de hacer el empalme se aconseja soldarlo para evitar la corrosión y la oxidación del conductor, también es bueno aislar el empaste con cinta adhesiva termoplástica o de caucho para evitar el deterioro del conductor por acción de la humedad.

2. Derivación con conectadores
Otra manera de empalmar los conductores consiste en utilizar conectores de presión (fig. 12) o de tornillos (fig. 13). Los conectores deben elegirse según la sección y tipo de conductor que se requiera empalmar. Cuando se utilice el conector de presión es necesario valerse de la herramienta apropiada, llamada empalmadora, ponchadora o llave de compresión, que es la que se encarga de presionar correctamente los conectores.

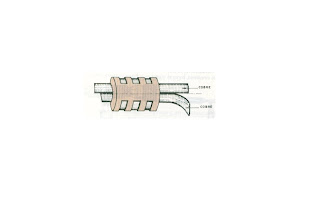

Cuando hay que empalmar una línea de aluminio con una de cobre, es necesario utilizar un conector bimetálico especial para esta unión. Nunca se debe empalmar directamente aluminio con cobre, pues esta unión produce fenómenos químicos de tipo electrolítico que corroen y dañan completamente los conductores.

FIGURA 12.
CONECTOR BIMETÁLICO ALUMINIO-COBRE
CONECTOR COBRE-COBRE
DIFERENTES TIPOS DE CONECTORES DE PRESIÓN

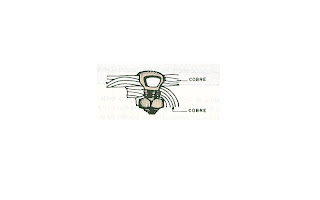

Cuando la red de distribución es de aluminio, la acometida se deriva de un aro o puente de cobre llamado estribo, el cual ha sido conectado al conductor de aluminio por medio del conector bimetálico. Algunos conectores de este tipo traen una capa de antioxidante y si no la tienen es necesario aplicarla. Se puede usar PENETROX o similar, de tipo inhibidor-antioxidante.

FIGURA 13.

CONECTOR DE TORNILLO

Utilice la herramienta adecuada para apretar el conector.

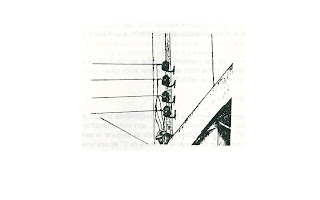

3. Apoyos en la derivación de la red
El caso más común es utilizar los mismos aisladores de la red de distribución como apoyo de las líneas de acometida, así como se ilustra en la siguiente figura (14) se puede observar también el estribo con su respectivo conector bimetálico.
FIGURA 14.
UTILIZACIÓN DE AISLADORES DE RED DE DISTRIBUCIÓN COMO APOYOS DE LA ACOMETIDA

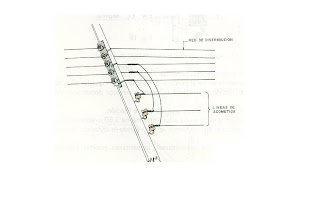

En algunos casos, si se trata de conductores de calibre Nº 10 y de longitud muy corta, es posible derivar las líneas de acometida sin utilizar aislador de apoyo, es decir, se empalma directamente de las líneas de distribución.

En acometidas que utilizan conductores cuya sección es mayor al Nº 10 y cuando se considera que los aisladores de la red de distribución no son suficientes para servir de apoyo, pueden instalarse en el mismo poste aisladores adicionales que sirvan de apoyo a los conductores de acometida, como se ilustra en la siguiente figura (15).

FIGURA 15.
AISLADORES ADICIONALES
DE APOYO A LAS LÍNEAS
DE ACOMETIDA

4. Apoyos en líneas de entrada

· Percha en el muro:

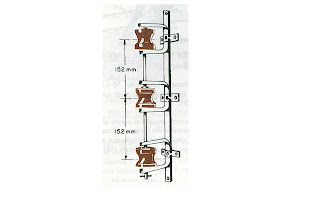

Es uno de los apoyos de una mayor aplicación y se emplea en edificaciones cuya estructura permita fijar la percha a una altura mínima de 3.50 metros sobre el nivel del piso. Este tipo de apoyo se aprecia en la figura 16.

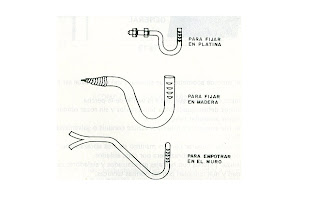

La percha es un soporte de hierro galvanizado con su respectivo espacio para fijar los aisladores de polea o carrete, por medio de una varilla o pasador: se fija cómodamente a los muros de los edificios con tornillo pasantes, o por medio de chazos o también, con tornillos de penetración por impacto de pistola (RAMZET). Los aisladores pueden cambiarse fácilmente retirando el pin de seguridad y sacando el pasador que los atraviesa. A la derecha de la figura 16 se puede observar, en detalle, un tipo de percha con sus respectivos aisladores.

FIGURA 16.
APOYO CON PERCHA EN EL MURO
Se deben tener en cuenta algunas normas para este tipo de apoyo:

· La percha nunca se debe fijar con puntillas.
· Las líneas de acometida entre el poste y la percha deben quedar bien tensionadas.
· Colocar siempre el pin de seguridad a la varilla o pasador donde van montados los aisladores.
· La percha debe llevar como mínimo tres puntos de fijación.
· Los conductores deben quedar a una altura mínima de 3.50 m sobre el nivel del piso.
· Generalmente la percha se fija en forma vertical siendo la distancia mínima entre aisladores de 15 cm.
· La distancia mínima entre los conductores y las ventanas, puertas, balcones y similares debe ser de 1.50 m.

· Con aisladores con soportes de gancho.

Otra forma de apoyo en las líneas de entrada es utilizando los aisladores con soporte tipo gancho, como se ilustra en la figura 17.

FIGURA 17.
ACOMETIDA TETRAFILAR
CON AISLADORES DE GANCHO

Los aisladores van montados sobre soportes curvos, cuyo eje de la parte horizontal debe estar a la altura del conductor, para evitar la tendencia del soporte a girar. La distancia entre el borde del aislador y el brazo curvo debe ser suficiente para evitar las descargas. El extremo del soporte puede hacerse de acuerdo al anclaje que se realiza; con tuerca para fijación en cruceta, con rosca para fijar en madera o con pata abierta para empotrar en muro o concreto.

FIGURA 18.

NORMAS:

Al instalar aisladores con soporte de gancho, deben respetarse estas normas:

* Los aisladores se fijan, alineados verticalmente, a una distancia mínima de 15 cms uno del otro.
* La altura mínima de los conductores debe ser de 3.50 m sobre el nivel del piso.
* El gancho o soporte curvo debe ser de acero dulce galvanizado y el aislador de buena calidad según criterio de la electrificadora.

· Tipo Mástil con perchas

En este tipo de apoyo la percha va fijada directamente al tubo de la acometida por medio de abrazaderas con tornillo o zunchada, con cinta metálica de acero inoxidable tipo bandit de 3/8”. Por la dificultad que existe de asegurar la percha al tubo de ¾”, se recomienda usar este tipo de apoyo en tubería de 1” en adelante. (Ver figura 19). A la derecha de la figura se observa con más detalle la percha fijada al tupo con abrazaderas.

FIGURA 19.

NORMAS:

La longitud del tupo de acometida que sobresale del techo debe ser máximo de 1.20 m

* Colocar siempre el pin de seguridad a la varilla de la percha.
* Los conductores deben quedar bien tensionados y sin rozar ninguna parte de la construcción para no ocasionar riesgos.
* La percha se fija siempre en tubería metálica conduit o galvanizada y en ningún caso en tubería PVC.
* La percha se debe asegurar con un mínimo de tres abrazaderas. Para mayor seguridad, es bueno colocar una abrazadera por cada instalador.
* Se deben utilizar perchas con herrajes galvanizados y aisladores de carrete o polea de óptima calidad y que cumplan con las normas técnicas.
* La distancia mínima entre aisladores debe ser de 15 cm.
* La percha nunca se debe fijar con alambre.

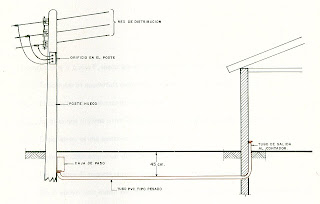

b. ACOMETIDA SUBTERRÁNEA DESDE LÍNEA AÉREA

Esta acometida está compuesta por capacete, tubería fijada al poste y continuada en forma subterránea hasta la caja del contador con los conductores y accesorios hasta el punto de entrega al usuario. La derivación debe hacerse desde el poste más cercano a la edificación por medio de empalmes o conectores, teniendo en cuenta las mismas normas que se dieron sobre derivación en las acometidas aéreas. La siguiente figura (20) ilustra una acometida subterránea.

FIGURA 20.




ACOMETIDA SUBTERRÁNEA
El tubo de protección y los conductores deben estar enterrados a no menos de 45 cm por debajo de la superficie. De enterrarse a menor profundidad deberá protegerse con una capa de concreto no inferior a 5 cm. de espesor.
NORMAS:

Las siguientes son normas que se deben tener en cuenta para realizar las acometidas subterráneas.

· El terminal del tubo debe estar protegido por un capacete para evitar que penetre la humedad a las líneas. Los conductores deben sobresalir lo suficiente del capacete para permitir la conexión a la red, dejando la respectiva curva de goteo. (Ver Figura 21)
FIGURA 21.


· Los conductores van en tubería conduit o galvanizada que debe tener una altura mínima de 3 metros sobre el nivel del piso. El tubo se sujeta al poste con amarres de cinta metálica tipo BANDIT (ver figura 21), que se colocarán a una distancia máxima de 2 m. También puede sujetarse con collarín de media luna o tipo prensa.

· La curvatura del tubo deberá tener un radio mínimo de 6 veces su diámetro nominal. Se admiten hasta dos curvas de 90º1 en un trayecto de acometida.

· Los conductores que van por el piso deberán llevar protección contra daños físicos que pueden ser:

Tubería galvanizada o conduit
Tubería tipo fibro-cemento, asbesto-cemento o PVC.
Conductores tipo RW y TW que llevan cubierta resistente contra la humedad y la corrosión. Se deben enterrar a una profundidad mínima de 45 cm.

NOTA: En lugares de tráfico pesado se puede adicionar una protección mecánica como por ejemplo cubierta de concreto, de madera o de otro material similar.

· Cuando es necesario enterrar el tubo en vías tales como calles, carreteras o similares, donde el esfuerzo mecánico es mayor, la profundidad mínima es de 75 cm. cubriéndolo con un protector acolchonado.

· El extremo del tubo que llega a la caja del contador, debe sellarse con un compuesto aislante para evitar entrada de humedad o de gases.

· El aislamiento del conductor neutro debe ser siempre de color blanco.

· Para acometidas de longitud superior a 35 m, debe consultarse con el encargado de la distribución.

· Es usual hacer la bajante del poste en tubería metálica llevándola a una caja de distribución, para luego continuar en forma subterránea en tubería no metálica.

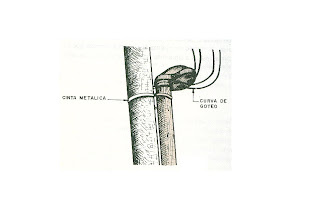

La figura 22 ilustra la forma adecuada de aprovechar el mismo poste para protección mecánica de los conductores. En la parte superior, el poste, tipo hueco, lleva un orificio para los conductores que conectan a la red, y en la parte inferior, otro orificio con salida a una caja terminal para el cambio de acometida aérea subterránea.

FIGURA 22.

Una vez terminado el estudio de este capítulo proceda a contestar cada una de las preguntas que aparecen en la página siguiente.

Este cuestionario es un autocontrol que le permitirá evaluar por sí mismo los conocimientos adquiridos.

Contéstelo con honestidad y responsabilidad y compruebe si ha logrado plenamente el dominio del tema.

La costumbre es la gran guía de la vida humana.

AUTOCONTROL Nº 2

1. Coloque una V o una F, según sea verdadero o falso, a las siguientes afirmaciones:

____ Todo tubo de acometida debe estar provisto de capacete de entrada.
____ El conector es un elemento de empalme.
____ La distancia mínima entre los aisladores montados en una percha es de 7,5 cm.
____El penetrox es una sustancia antioxidante.
____ Nunca se debe empalmar directamente conductores de cobre y aluminio.
____ Un aislador de soporte curvo solo se emplea para fijar en madera.
____ En el apoyo tipo mástil con percha, ésta se fija directamente al tubo de acometida.
____ La percha se fija al muro con puntillas de acero.

2. El estribo es:
Una herramienta
Un aislante
Una soldadura
Un medio de conexión

3. Se denomina Bandit a:
Un conector
Un aislador
Una cinta metálica
Un antioxidante

4. Una percha NO debe fijarse a:
Un muro de ladrillo
Un poste de madera
Un poste de concreto
Un tubo PVC

5. La altura en mts. mínima sobre el nivel del piso para el apoyo de los conductores de acometida
es:
2,50
3,00
3,50
4,50
5,00

6. La llamada curva de goteo de los conductores se hace:
En los bornes del contador
En el empalme con la red de distribución
En el amarre con los aisladores de apoyo
En la tubería subterránea
En la entrada de los conductores al capacete

7. El diámetro mínimo aceptado para el tubo de bajada de los conductores de acometida es:
½”
¾”
1”
1’/4

8. Las partes de una acometida pueden ser:
Capacete, aisladores, tubo de bajada, contador
Contador, circuito de carga, puesta a tierra, automáticos
Conductores, transformador, poste de acometida, contador
Aisladores, caja de distribución, poste, circuito de carga
Transformador, línea de distribución, poste, circuito de carga

Compare sus respuestas con las que aparecen en la página de respuestas. Si todas son correctas puede continuar adelante con su estudio.

En caso contrario debe estudiar los temas que no respondió correctamente.

RECAPITULACIÓN

Antes de abordar o responder el autocontrol final es conveniente que usted repase los conocimientos adquiridos en la presente unidad.
SISTEMAS DE DISTRIBUCIÓN: Se pueden clasificar en:

· Sistema trifásico de tres hilos (conexión triángulo)
· Sistema trifásico de cuatro hilos (conexión estrella)
· Sistema monofásico trifilar con neutro
· Sistema trifásico cuatrifilar (conexión triángulo con neutro)

ACOMETIDA:
Es la derivación que va desde la red de distribución hasta el predio del consumidor terminando con el contador.

Como partes de la acometida se consideran: soportes, capacete, aisladores, tubo de bajada, caja para el contador, contador y conductores. Según el sistema de la red de distribución, las acometidas se clasifican en:

· Monofásica de dos hilos (bifilar) fase y neutro
· Monofásica de tres hilos (trifilar) 2 fases y neutro
· Trifásica de cuatro hilos (tetrafilar) – 3 fases y neutro
· Trifásica de tres hilos (trifilar) – 3 fases

Según su ubicación, la acometida puede ser:

AÉREA:

En las acometidas de este tipo, los conductores van desde la red de distribución al predio del usuario en forma aérea. Cuando los conductores de la red de distribución y los conductores de acometida son de cobre, la derivación se puede hacer directamente por medio de empalmes o por medio de conectores de tornillo o conectores de presión. En estos últimos la presión se realiza mediante una herramienta llamada ponchadora o llave de compresión. Cuando la red de distribución es en aluminio y la acometida en cobre, se utiliza el conector bimetálico a cuyo aro o estribo se empalman directamente los conductores de cobre y así, se evita la unión directa de aluminio y cobre que no es aconsejable en razón a que se pueden producir efectos de origen electrolítico que dañarían los conductores.

Los conductores para ser fijados, antes de la entrada al capacete y del tubo de bajada, necesitan de apoyos. Estos pueden ser de varios tipos, entre otros percha en el muro, aisladores con soporte de gancho y tipo mástil con percha.
SUBTERRÁNEAS:

Los conductores de acometida llegan al predio del usuario a través de tubería subterránea a un mínimo de 45 cms de profundidad; en caso contrario, se debe proteger la tubería con una capa de concreto. En algunos casos se aprovecha el poste de la red de distribución, tipo hueco, para introducir los conductores de acometida por orificios especiales en la parte superior del poste y llevarlos a una caja terminal para continuar en tubería subterránea, conduit o PVC.

El autocontrol final le permitirá comprobar si el objetivo propuesto ha sido logrado plenamente.

Conteste esta prueba con honestidad y responsabilidad, teniendo siempre el firma propósito de afianzar sus conocimientos.

¡Le deseamos muchos éxitos!


AUTOEVALUACIÓN FINAL

La autoevaluación final le permitirá a usted conocer si el estudio de esta cartilla ha sido efectivo. Por eso la invitamos a contestar con sumo cuidado y responsabilidad, la autoprueba de avance que aparece al comienzo de la unidad. Debe responder correctamente el 100% de las preguntas. Así sabrá si puede continuar con el estudio de un nuevo tema, o si por el contrario debe repasar el contenido de esta cartilla.


RESPUESTAS

AUTOPRUEBA DE AVANCE
1. b
2. a
3. a. F b. F c. V d. F e. V f. F g. F
4. d
5. c
6. c

AUTOCONTROL Nº 1
1. b
2. c
3. a. 207.8 voltios
4. d. 110 voltios
5. b
6. a. Tensión entre fase 1 y 3-220 voltios
b. Tensión entre fase 1 y 2-220 voltios
c. Tensión entre neutro y fase 1-110 voltios
d. Tensión entre neutro y fase 2-110 voltios
e. Tensión entre neutro y fase 3-190 voltios


AUTOCONTROL. Nº 2
1.
V
V
F
V
V
F
V
F

2. d

3. c

4. d

5. c. – 3.50 mts

6. e

7. b. ¾”

8. a

Si todas sus respuestas son correctas ¡felicitaciones! Pues ha terminado con éxito la presente unidad y puede seguir adelante en su estudio.

En caso contrario debe estudiar de nuevo el tema que no respondió correctamente. Recuerde que si no aprende el contenido de esta unidad se le dificultará el aprendizaje de la siguiente.


VOCABULARIO

ALTA TENSIÓN: Cualquier tensión superior a 600 voltios.

AISLANTE: Sustancia o cuerpo cuya conductividad es cero, o prácticamente muy pequeña.

BAJA TENSIÓN: Cualquier tensión inferior a 600 voltios.

CINTA AISLANTE TERMOPLÁSTICA: Cinta aislante resistente al calor y a la humedad que proporciona aislamiento en los empalmes.

CONDUCTOR DE PUESTA A TIERRA: Es un conductor que se usa para conectar las partes metálicas de un equipo o de uno de los conductores de un sistema de alambrado a un punto de puesta a tierra.

CONECTOR DE PRESIÓN: Dispositivo que establece la conexión entre dos o más conductores por medio de presión mecánica y sin uso de soldadura.

DERIVACIÓN: Empalme de un conductor principal con uno secundario.

EMPALME: Unión sólida de los conductores.

FASE: Uno de los conductores activos de un circuito eléctrico.


BIBLIOGRAFÍA

CASTELFRANCHI, Giuseppe. Instalaciones Eléctricas. Editorial Gustavo Gil S.A. Barcelona, 1971. 3ª edición.

IBBETSON. Instalaciones Eléctricas. Editorial Continental S.A. México, 1973. 5ª edición.

ICONTEC. Código Colombiano de Instalaciones Eléctricas Domiciliarias. Bogotá-Colombia.

RAMÍREZ, Vásquez José. Instalaciones Eléctricas Generales. Editorial CEAC S.A. Barcelona, 1979.

RICHTER, H.P. Manual Práctico del Instalador Electricista. Editorial José Montesó Barcelona, 1958. 1ª edición.

SENA Instalaciones eléctricas. Publicaciones SENA Bogota, Colombia, 1963. 1ª edición.

VASQUEZ, Ramírez. Instalaciones Eléctricas. Ediciones CEAC Barcelona España 1963. 2ª edición.



TRABAJO PRÁCTICO

Como trabajo práctico le proponemos conseguirse un trozo de tubo conduit de ¾”, 1 capacete de aluminio de diámetro ¾” y hacer una acometida trifásica de 4 kilos con toda la técnica vista en esta unidad.


TRABAJO ESCRITO

ALUMNO: _____________________________________________
Nombre 1er Apellido 2º Apellido

DIRECCIÓN:__________________________________________

MUNICIPIO: ___________ DEPTO: ____________________

Nº MATRICULA: __________________________________________

ESPECIALIDAD: __________________________________________

BLOQUE MODULAR: ________________________________________

UNIDAD Nº _________ FECHA DE ENVIO: ______________________

Llene estos datos personales y envíelos junto con las respuestas a su tutor.

Conserve una copia de este trabajo para su archivo.

TEMA

1. El número 1,732 es una constante en electricidad y corresponde a:

Raiz 2
Raiz 3
PI
0.58

2. El PENETROX es un líquido utilizado como:

Lubricante
Antioxidante
Detergente
Sellante

3. Se desea efectuar una acometida trifásica a 4 hilos con apoyo tipo mástil con percha en tubería de 1’ y alambre TW Nº 8 AWG. El contador está a 15 mts. del empalme de la acometida. Calcular el costo o presupuesto total de la acometida incluyendo la mano de obra.

RESPUESTAS

1.

2.

3.

5 comentarios:

Unknown dijo...
Este comentario ha sido eliminado por el autor.
Unknown dijo...

hola
tengo una pregunta!!!
que tipo de servicio utilizo para un edificio de 7 pisos en el cual la corriente me dio de 1000A y la demanda total es de 350KVA,!!! y ademas estan las bombas y el ascensor que se alimentan con tres fases!! entonces no se!! me dicen que es un sistema monofasico trfilar o un bifasico trifilar!! pero los calculos fueron hechos con tensiones de 120 para los aptos y 208 para los circuitos especiales!!
le agradeceria si me ayudara con esta duda!!
ah gracias por este blog esta bn interesante!

Unknown dijo...

Excelente información muchas gracias al ing por compartir su conocimiento

Unknown dijo...

Buena información

Juan Carpos dijo...

Hola me parece interesante realizar instalaciones eléctricas de baja tensión y pensé en empezar a estudiar en esta web https://titulofp.es/fp-b%C3%A1sica-electricidad-y-electr%C3%B3nica-cu el curso de fp básica electricidad y electrónica​​​​​ para especializarme ¿Alguien lo conoce? y podrá darme algún consejo para mis estudios?
